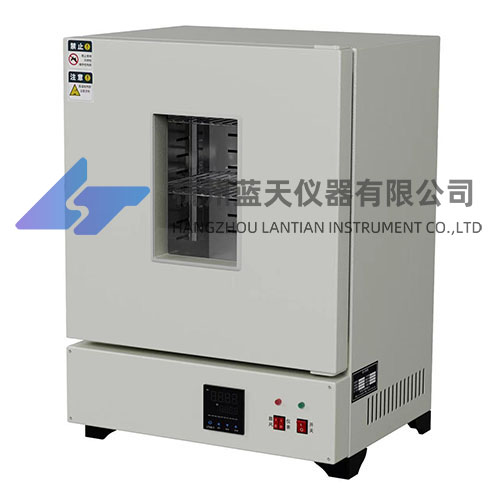

| 精密強制對流干燥箱DHG9240HA |
| 型號：DHG9240HA |
| 溫度范圍：50℃～300℃ |
| 工作室尺寸：500*600*750MM |
| 外形近似尺寸：650*840*1190MM |
| 均勻度：±1% |
| 波 動 度：±1℃ |
| 顯示精度：1℃ |
| 升溫速度：≤8℃/min；（可任意調節低于每分鐘8度的速度） |
| 整機功率：2.5KW |
| 電 源：220V, 50Hz |
| 出廠價12826元 |
|
產品特點：
精密強制對流干燥箱DHG9240HA是由我廠技術小組多年研究，結合德國干燥箱的優點，是目前均勻性超高的干燥箱。箱體設計新型美觀，外殼噴塑，控制系統位于箱體下方。控制儀采用可控制升溫速度，升溫，恒溫，多波段曲線任意設置的全自動可編程儀表。PID+SSR系統同步協調控制，使試驗或實驗的一致性和再現性成為可能。精密強制對流干燥箱DHG9240HA設有二級超溫自動保護功能，控制可靠，使用安全。工作升溫狀態各有黃綠信號燈顯示（可選配）。精密強制對流干燥箱DHG9240HA置于箱底內部的不銹鋼電加熱器熱量通過三面風道向上排出，經過干燥物后再被底部的離心風機吸入，形成合理的風道，能使熱空氣充分對流，使箱內溫度達到均勻。精密強制對流干燥箱DHG9240HA好的狀態下箱內有效空間各點的均勻度高達±1℃，可與日本、德國等地的干燥箱媲美。特別適合電子元件，橡膠，塑料，裝飾材料等行業對溫度均勻度要求嚴格的試驗。 |
精密強制對流干燥箱DHG9240HA詳細資料：
一．溫度控制系統
1.1 溫度測量：PT100高精度傳感器；
1.2 控制系統：LTDE全自動可編程儀表，PID調節，顯示精度1℃
1.3 成套電器：采用品牌接觸器，散熱風扇，固態繼電器；
1.4 時 間 制：可設定升溫時間，恒溫時間控制，恒溫時間到達，自動停機；
1.5 超溫保護：內置式二級超溫保護裝置，雙重保險；
1.6 運行方式：全量程可調節恒溫，恒定運行；程序運行。
二、爐體結構及用料
2.1 外箱體材料：外箱體采用優質冷板經磷酸皮膜鹽處理后高溫噴塑，顏色為電腦灰
2.2 工作室材料：采用不銹鋼內膽，可活動式不銹鋼電拋光擱板，鋼化玻璃視窗
2.3 內部結構：箱體底部設有特制加熱倉，合理的風道結構，氣流循環設計，風扇強制循環，由運風電機將箱內空氣吸入加熱倉通過風道從二側及后背三面布點式散熱風口回流入工作室，再進入加熱倉，周而復始，實現全方位立體加熱效果，確保箱內空氣達到幅度均勻。獨特的幾何腔體潔凈設計，箱內二塊擱架可隨用戶要求任意調節高度.
2.4 保溫材料：高密度玻璃纖維棉，在箱體前后左右上下夾層填充隔熱
2.5 密封材料：箱門與工作室采用耐高溫的高漲性硅橡膠密封條，以確保工作室之密封，箱門內板為不銹鋼制成。箱門的位置設一個雙層鋼化玻璃觀察窗，透明隔熱，用以觀察箱內試樣的變化。箱體背部設有一個安全通風孔（9640HA安全通風孔位于頂部）
2.6 測 溫 口： PT100傳感器從箱體后上方進入
2.7 接 線 柱:： 發熱元件接線柱位于箱體后下方位置；
2.8 控 制 器：位于箱體下面，內置控制系統，補償導線連接PT100傳感器
2.9 加熱元件：不銹鋼電加熱器；
2.10 整機重量：約146KG
2.11 標準包裝：木箱
三．加熱系統
3.1 不銹鋼加熱器，位于箱內加熱倉，由PT100傳感器響應控制系統
3.2 不銹鋼加熱器加熱輸出有LTDE全自動儀表內微電腦演算控制
四．風循環系統
4.1 循環風機位于箱內加熱倉環形不銹鋼加熱器中間
4.2 采用長軸風扇電機，多翼式鋁合金風葉，將工作室內空氣強制吸入加熱倉再自動由左右及后背三面風道口回流入工作室內，周而復始不斷循環，以達到箱內熱空氣溫度均勻并一直保持穩定
五．安全保護系統
5.1 非熔斷式保護器
5.2 工作室超溫保護器，上限超溫報警并停止加熱
5.3 漏電保護，觸電保護，確保使用安全性
5.4 風機過電流保護
六．配備的技術資料及附件
6.1 操作說明書
6.2 產品保修卡
6.3 合格證
七．主要元器件
7.1 LTDE全自動可編程控制儀表
7.2 固態繼電器
7.3 散電電機
7.4 PT100傳感器
7.5 熱風循環電機
7.6 不銹鋼加熱器
八．售后服務
8.1 負責對用戶進行遠程技術指導
8.2 及時提供設備的備件、配件
8.3 提供設備使用過程中的技術咨詢和支持
8.4 接到客戶故障通知8個工作時內立即響應
|
|
精密強制對流干燥箱的技術參數及外形結構對照表
300℃精密強制對流干燥箱主要技術參數對照表 |
型 號 |
DHG-9040HA |
DHG-9070HA |
DHG-9140HA |
DHG-9240HA |
DHG-9640HA |
溫度范圍 |
50℃～300℃ |
波 動 度 |
±1℃ |
顯示精度 |
1℃ |
電源電壓 |
220V、50HZ |
升溫速度 |
≤8℃/min；(可調節低于8℃/min的任意速度) |
均勻度 |
±1% |
加熱功率 |
1000W |
1500W |
2000W |
2500W |
4500W |
隔板配制 |
2塊 |
凈重約 |
66KG |
96KG |
116KG |
146KG |
226KG |
帶木箱包裝毛重約 |
80KG |
116KG |
140KG |
169KG |
253KG |
工作室尺寸(mm) |
350*350*350MM |
350*450*450MM |
450*550*550MM |
500*600*750MM |
800*800*1000MM |
外形近似尺寸(mm) |
500*590*790MM |
500*690*890MM |
600*790*990MM |
650*840*1190MM |
960*1040*1440MM |
包裝尺寸約(深*寬*高mm) |
650*680*970MM |
650*780*1080MM |
750*880*1180MM |
780*920*1360MM |
1090*1120*1670MM |
發熱元件及內膽材料 |
不銹鋼發熱器，不銹鋼內膽 |
|
|
